Гидравлический расчёт труб ПНД: как подобрать диаметр под расход и давление

Одна из самых частых ошибок при проектировании водопроводов, поливочных систем и технологических трубопроводов — выбор диаметра трубы «на глаз» или «как у соседа». Кажется, что если взять трубу побольше, вода точно дойдёт. Но на практике чрезмерно большой диаметр — это лишние расходы на материалы и фитинги, а слишком маленький — нехватка напора, слабый полив и риск гидроударов.

Гидравлический расчёт позволяет точно определить, какой диаметр трубы обеспечит нужный расход воды при допустимых потерях напора. В этой статье мы разберём основные понятия, формулы, таблицы пропускной способности для разных SDR и покажем, как применить расчёт на практике.

Основные понятия гидравлики

Прежде чем перейти к формулам, разберёмся с ключевыми величинами, которые используются в гидравлическом расчёте.

Расход воды (Q)

Это объём жидкости, проходящий через поперечное сечение трубы за единицу времени. Измеряется в литрах в секунду (л/с) или кубических метрах в час (м³/ч). Расход определяется потребностями системы: сколько одновременно работает водоразборных точек, какое количество воды нужно для полива, какой расход у насоса.

Скорость потока (V)

Это скорость движения воды по трубе, измеряется в метрах в секунду (м/с). Скорость напрямую связана с расходом и внутренним диаметром трубы:

Из этой формулы видно: чем больше диаметр, тем ниже скорость при том же расходе. И наоборот — при малом диаметре для пропуска того же объёма воды скорость возрастает.

Потери напора (h_f)

Это энергия, которую теряет поток на преодоление трения о стенки трубы и местных сопротивлений (повороты, тройники, арматура). Измеряется в метрах водяного столба (м. вод. ст.) или в барах. Потери напора — главный враг любой системы: именно они определяют, дойдёт ли вода до дальнего потребителя с нужным давлением.

Формулы для расчёта потерь напора

Для расчёта потерь напора в трубах ПНД применяются две основные формулы: Дарси-Вейсбаха и Хазена-Вильямса.

Формула Дарси-Вейсбаха

Это универсальная формула, применимая для любых жидкостей и режимов потока:

Для труб ПНД коэффициент λ зависит от шероховатости внутренней поверхности. Согласно СП 399.1325800.2018, для труб из полимерных материалов рекомендуется принимать коэффициент гидравлической шероховатости не менее K_э ≥ 0,00001 м. При этом фактическое значение λ для труб ПНД обычно находится в диапазоне 0,015–0,025 в зависимости от диаметра и скорости потока.

Формула Хазена-Вильямса (упрощённая для ПНД)

Эта эмпирическая формула широко используется для расчёта водопроводных сетей из полимерных труб:

Оптимальная скорость потока

Скорость потока — ключевой параметр при подборе диаметра. Слишком низкая скорость приводит к заиливанию и застаиванию воды, слишком высокая — к гидроударам, шуму и ускоренному износу труб.

Экономически оптимальной считается скорость 0,9–1,2 м/с: она обеспечивает баланс между стоимостью трубы (меньший диаметр — дешевле) и энергозатратами на перекачку (низкая скорость — меньше потерь напора). Для систем полива допускается скорость до 1,5 м/с, но превышение этого значения резко повышает вероятность гидравлических ударов и значительно увеличивает потери давления на трение.

Таблицы пропускной способности труб ПНД

Ниже приведены ориентировочные значения пропускной способности труб ПНД из ПЭ 100 для различных диаметров и SDR при оптимальной скорости потока. Данные носят справочный характер — для точных расчётов используйте специализированное ПО или таблицы Шевелева.

Таблица 1. Расход воды (л/с) при скорости 1,0 м/с

Таблица 2. Ориентировочные потери напора на 100 м трубы ПНД (SDR 11, ПЭ 100)

Связь SDR, PN и диаметра

SDR (Standard Dimension Ratio) — стандартное размерное отношение — определяет толщину стенки трубы относительно её наружного диаметра:

Чем меньше SDR, тем толще стенка и выше номинальное давление (PN). Для труб ПЭ 100 существуют следующие соответствия:

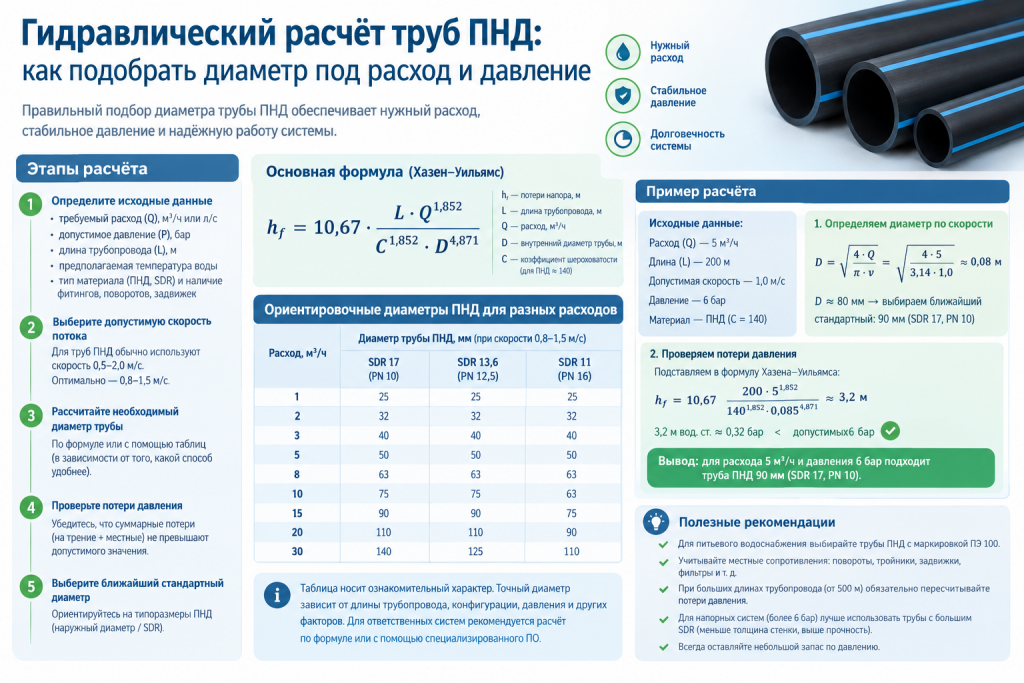

Пошаговый алгоритм гидравлического расчёта

Рассмотрим практический пример: необходимо подобрать диаметр трубы ПНД для водопровода дачного участка. Насос подаёт воду из скважины, максимальный расход — 2 м³/ч (0,56 л/с). Длина магистрали от насоса до дальнего потребителя — 80 метров. Требуемое давление у потребителя — не менее 2 бар.

Шаг 1. Определите расчётный расход

Максимальный расход: Q = 2 м³/ч = 0,56 л/с. Если вода одновременно используется на несколько точек (полив + дом), расход суммируется.

Шаг 2. Задайтесь оптимальной скоростью

Принимаем V = 1,0 м/с (экономически оптимальная скорость для водопровода).

Шаг 3. Рассчитайте требуемый внутренний диаметр

Из формулы Q = V × (π × d² / 4) выражаем диаметр:

Шаг 4. Подберите ближайший стандартный диаметр

Ближайший внутренний диаметр — 26,2 мм (наружный 32 мм при SDR 11) или 32,6 мм (наружный 40 мм при SDR 11). Для запаса выбираем наружный диаметр 40 мм (SDR 11), внутренний — 32,6 мм.

Шаг 5. Проверьте скорость потока

V = Q / S = 0,00056 / (3,14 × 0,0326² / 4) = 0,67 м/с. Скорость находится в допустимом диапазоне (0,6–1,5 м/с), но близка к нижней границе. Для водопровода это приемлемо, но при возможности лучше выбрать диаметр 32 мм (внутренний 26,2 мм) для повышения скорости до 1,04 м/с.

Шаг 6. Рассчитайте потери напора

Используем формулу Дарси-Вейсбаха для трубы 40 мм (d = 0,0326 м), λ ≈ 0,02:

Потери напора на трение составляют около 1,12 м (0,11 бар). С учётом местных сопротивлений (повороты, тройники) добавьте 20–30%: итоговые потери ≈ 1,4 м (0,14 бар).

Шаг 7. Проверьте остаточное давление

Если насос создаёт давление, например, 3 бар, то у потребителя останется: 3 − 0,14 = 2,86 бар. Это выше требуемых 2 бар — система будет работать корректно.

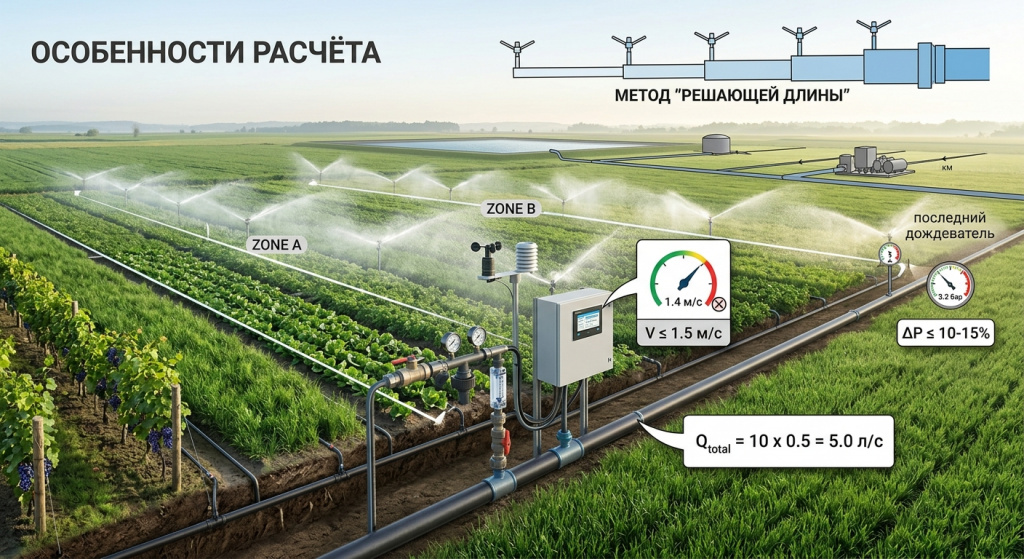

Особенности расчёта поливочных систем

Для систем полива гидравлический расчёт имеет свои нюансы:

• Расход определяется количеством одновременно работающих спринклеров (дождевателей). Если в зоне работает 10 дождевателей по 0,5 л/с каждый, суммарный расход — 5 л/с.
• Скорость потока может достигать 1,5 м/с, но не выше — иначе возможны гидроудары при закрытии клапанов.
• Потери напора на последнем (самом удалённом) дождевателе не должны превышать 10–15% от рабочего давления. Иначе последние спринклеры будут поливать слабее первых.
• Метод «решающей длины»: расчёт начинается от самого удалённого дождевателя в сторону клапана. На каждом участке расход увеличивается, а диаметр может ступенчато возрастать.

Например, при давлении 3,8 бар на дождевателе и расходе 0,5 л/с на каждый, для 6 дождевателей в зоне (3 л/с) потребуется магистраль диаметром не менее 50 мм (SDR 11) при длине до 60 метров.

Типичные ошибки при подборе диаметра

• Игнорирование потерь напора. Пользователи выбирают диаметр только по расходу, не учитывая длину трассы. На 100 м трубы 25 мм потери могут составить более 4 бар — вода просто не дойдёт.
• Занижение диаметра «на всякий случай». Слишком маленькая труба создаёт высокую скорость, гидроудары и шум. Насос работает с перегрузкой.
• Завышение диаметра без необходимости. Труба 63 мм вместо 40 мм — это лишние расходы на материал и фитинги, а также снижение скорости потока ниже 0,6 м/с (риск заиливания).
• Неучёт местных сопротивлений. Каждый поворот, тройник, клапан добавляет потери. Суммарно они могут составлять 20–30% от потерь на трение.
• Использование вторичного сырья. Трубы из вторичного полиэтилена имеют более высокую шероховатость и меньшую пропускную способность при том же диаметре.

Инструменты для упрощения расчёта

Для тех, кто не хочет считать вручную, существуют готовые инструменты:

• Таблицы Шевелева — классические таблицы для гидравлического расчёта водопроводных труб, включая пластмассовые (d = 10–630 мм). Позволяют быстро найти диаметр, скорость и удельные потери напора по заданному расходу.
• Онлайн-калькуляторы — многие производители труб и инженерные порталы предлагают бесплатные калькуляторы потерь напора в ПНД-трубах.
• Специализированное ПО — для сложных систем (много участков, разветвления) используются программы вроде EPANET или аналоги.
