Опрессовка трубопровода из ПНД: методика, давление, время выдержки и оформление

Опрессовка — заключительный и, пожалуй, самый ответственный этап монтажа любого трубопровода. Именно она подтверждает, что все соединения герметичны, трубы выдерживают рабочее давление, а система готова к эксплуатации. Для труб из полиэтилена низкого давления (ПНД) процедура имеет важные особенности, связанные с вязкоупругостью материала: полиэтилен под давлением медленно деформируется, и это необходимо учитывать при интерпретации результатов испытаний.

В этой статье разберём, чем испытательное давление отличается от рабочего, как правильно подготовить и провести опрессовку ПНД-трубопровода, какие нормативы действуют в 2026 году, сколько времени нужно выдерживать систему под давлением и как оформить результаты.

Рабочее и испытательное давление: в чём разница

Одна из самых частых ошибок новичков — путать рабочее и испытательное давление. Это два принципиально разных параметра.

Например, если рабочее давление системы составляет 0,6 МПа (SDR 17, ПЭ 100), то предварительное испытательное давление будет 0,9 МПа, а окончательное — 0,78 МПа. Превышать эти значения нельзя: полиэтилен имеет предел прочности, и «переопрессовка» может привести к необратимым деформациям или разрыву.

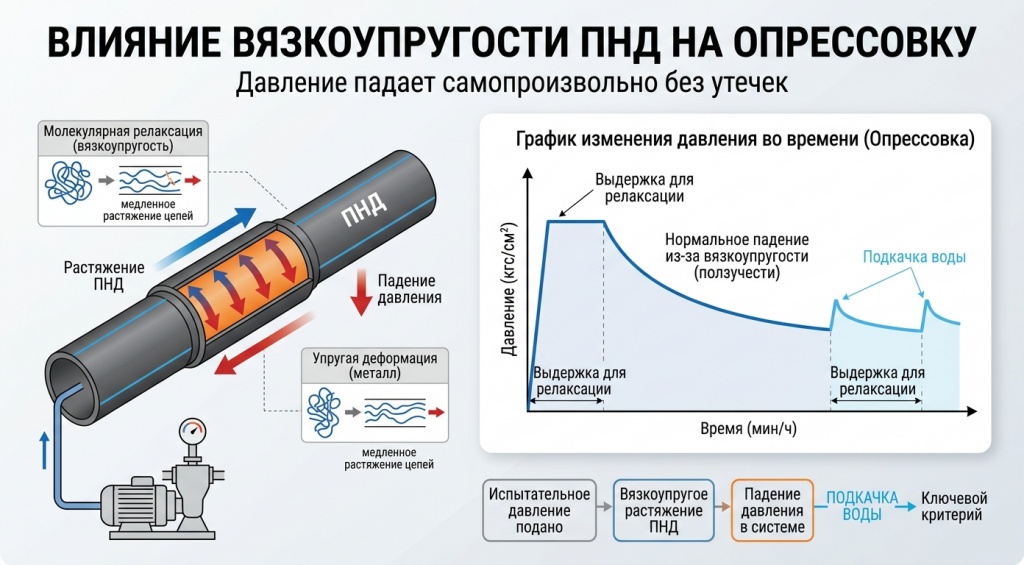

Особенности ПНД: вязкоупругость и её влияние на опрессовку

Полиэтилен — вязкоупругий материал. Это означает, что под постоянной нагрузкой (давлением) он не просто упруго деформируется, как сталь, а постепенно «ползёт» — медленно увеличивается в диаметре, накапливая деформацию. При снятии нагрузки труба не возвращается мгновенно к исходным размерам — требуется время.

Что это значит для опрессовки?

• Давление в системе самопроизвольно падает. После подачи испытательного давления полиэтилен начинает растягиваться, объём трубы увеличивается, и давление снижается — даже если утечек нет. Это нормально.
• Нельзя интерпретировать любое падение давления как утечку. Необходимо различать падение из-за релаксации напряжений (вязкоупругость) и падение из-за реальной негерметичности.
• Требуется подкачка воды для поддержания давления на заданном уровне. Количество добавленной воды — ключевой критерий оценки герметичности.
• Время выдержки должно быть достаточным для завершения основных релаксационных процессов.

Именно поэтому методики испытаний ПНД-трубопроводов включают длительные выдержки (от 30 минут до нескольких часов) и оценку не только падения давления, но и объёма подкачанной воды.

Нормативная база: какие документы регулируют опрессовку ПНД

Основные документы, на которые следует ориентироваться при испытаниях полиэтиленовых трубопроводов:

Подготовка к опрессовке

Перед началом испытаний необходимо выполнить ряд обязательных условий:

1. Завершить все монтажные и сварочные работы. Испытанию подлежит полностью смонтированный участок, включая контроль качества сварных и клеевых соединений.
2. Выдержать паузу после сварки. Гидравлическое испытание производится не ранее чем через 24 часа после выполнения последнего сварного соединения. Для клеевых соединений — не ранее чем через 24 часа.
3. Установить заглушки. Все концы испытываемого участка должны быть оборудованы концевыми заглушками (фланцевыми или раструбными). Использовать запорную арматуру для отключения участка запрещается.
4. Заанкерить заглушки. Концевые заглушки должны быть надёжно закреплены — при испытательном давлении на них действует значительная осевая сила.
5. Проверить манометры. Применяются проверенные и опломбированные манометры класса точности не ниже 1,5 по ГОСТ 2405-80, со шкалой на номинальное давление около 3/4 измеряемого.
6. Обеспечить доступ к соединениям. До начала испытаний все временные крепления должны быть удалены, обеспечен свободный доступ ко всем соединениям для осмотра.
7. Заполнить систему водой. Система должна быть заполнена водой не менее чем за 24 часа до начала испытания давлением. Убедитесь, что из системы полностью удалён воздух.

Гидравлическое испытание: методика и время выдержки

Гидравлическое испытание — основной метод проверки напорных трубопроводов из ПНД. Оно проводится в два этапа: предварительное (на прочность) и окончательное (на герметичность).

Предварительное испытание (до засыпки траншеи)

Проводится после монтажа, но до засыпки траншеи. Порядок:

1. Трубопровод заполняется водой и выдерживается без давления в течение 2 часов.
2. Создаётся испытательное давление, равное рабочему давлению с коэффициентом 1,5.
3. Давление поддерживается в течение 0,5 часа.
4. Давление снижается до рабочего, производится осмотр трубопровода.
5. Выдержка под рабочим давлением — не менее 0,5 часа.

Ввиду деформации оболочки трубопровода необходимо поддерживать давление подкачкой воды. Трубопровод считается выдержавшим предварительное испытание, если под испытательным давлением не обнаружено разрывов труб или стыков, а под рабочим давлением — не обнаружено видимых утечек воды.

Окончательное испытание (после засыпки траншеи)

Проводится не ранее чем через 48 часов с момента засыпки траншеи и не ранее чем через 2 часа после заполнения трубопровода водой. Порядок:

1. В трубопроводе создаётся давление, равное расчётному рабочему давлению, и поддерживается 2 часа. При падении давления на 0,02 МПа производится подкачка воды.
2. Давление поднимается до испытательного (рабочее × 1,3) за период не более 10 минут и поддерживается 2 часа. При падении давления на 0,02 МПа производится подкачка.
3. Замеряется утечка воды — количество воды, добавленное для поддержания испытательного давления.

Трубопровод считается выдержавшим окончательное испытание, если фактическая утечка воды не превышает допустимых величин.

Минимальное время выдержки в зависимости от диаметра

Согласно СНиП 3.05.04-85* и СП 129.13330.2019, минимальное время выдержки под испытательным давлением зависит от условного диаметра трубопровода:

Допустимая утечка воды

Для трубопроводов из ПВД и ПНД со сварными соединениями установлены предельные величины утечки на участок длиной 1 км. Данные приведены в таблице ниже (по СН 478-80 и СНиП 3.05.04-85*).

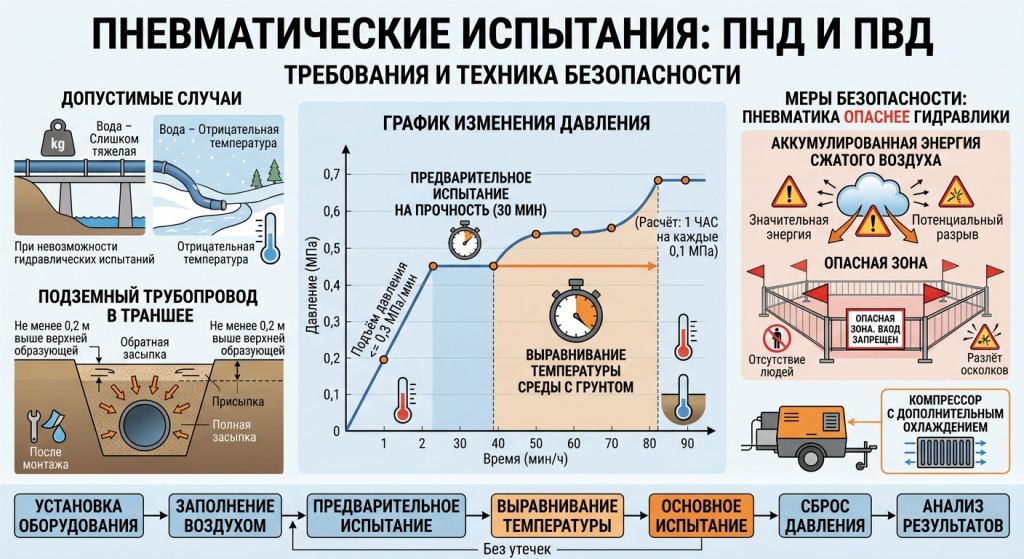

Пневматические испытания ПНД

Пневматические испытания допускаются только для трубопроводов из ПНД и ПВД в технически обоснованных случаях — например, если опорные конструкции не рассчитаны на массу трубопровода с водой, или при отрицательных температурах, когда гидравлические испытания невозможны.

Основные требования к пневматическим испытаниям:

• Подземные трубопроводы испытывают после монтажа в траншее и присыпки выше верхней образующей трубы не менее чем на 0,2 м или после полной засыпки.
• Скорость изменения давления воздуха не должна превышать 0,3 МПа/мин.
• Компрессор должен иметь дополнительное охлаждение.
• Предварительное пневматическое испытание на прочность — выдержка под испытательным давлением в течение 30 минут.
• Трубопровод выдерживают под испытательным давлением до выравнивания температуры среды в трубопроводе с температурой грунта (из расчёта 1 час на каждые 0,1 МПа испытательного давления).

Температурные ограничения

Согласно СП 129.13330.2019 (с Изменением № 1), гидравлические испытания должны осуществляться только при температуре воды и окружающей среды выше +4 °C. При более низких температурах необходимо принять меры по исключению замерзания трубопровода и патрубков (устройство тепляков, добавление антифриза или противоморозных добавок).

Допускается перед гидравлическим испытанием проведение предварительного испытания с использованием воздуха при давлении, не превышающем 0,05 МПа.

Согласно ВСН 440-83, испытания следует производить при температуре окружающего воздуха не ниже −15 °C для трубопроводов из ПНД.

Оформление результатов опрессовки

По результатам испытаний составляется акт установленной формы. Акт подписывается представителями заказчика и подрядной организации.

В акте указываются:

• Наименование объекта и участка испытаний;
• Материал труб, диаметр, протяжённость участка;
• Рабочее и испытательное давление;
• Время выдержки под давлением;
• Результаты осмотра (отсутствие утечек, разрывов, деформаций);
• Величина утечки (при окончательном испытании);
• Заключение о пригодности трубопровода к эксплуатации;
• Дата и подписи сторон.

Типичные ошибки при опрессовке ПНД
